Perno di posizionamento sulla superficie conica

1. Introduzione al prodotto

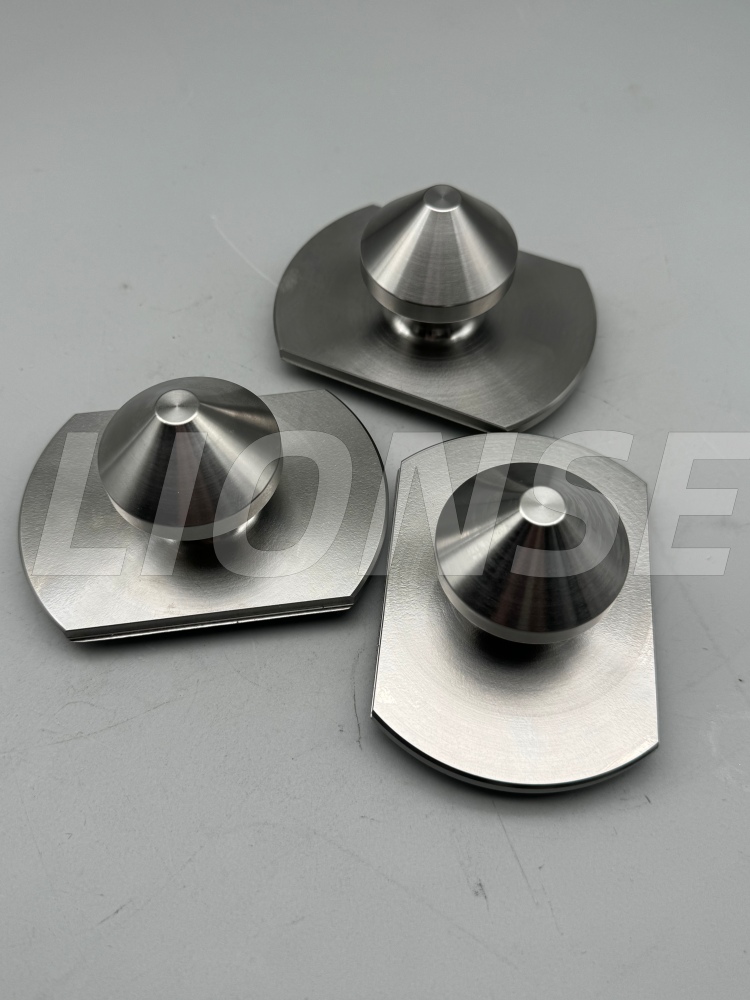

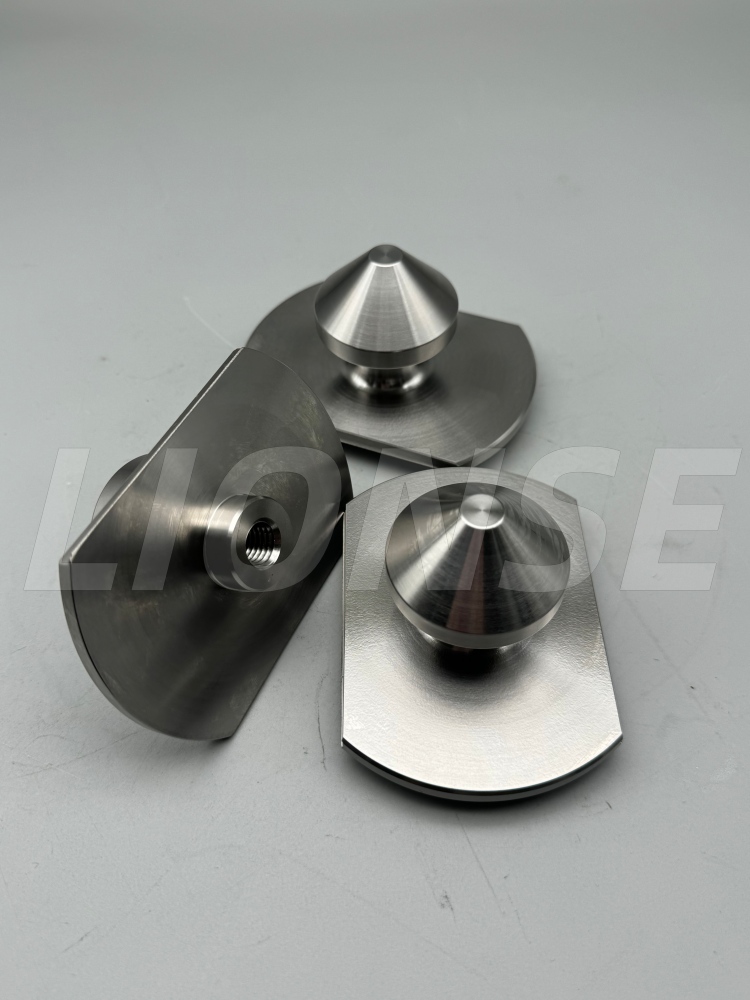

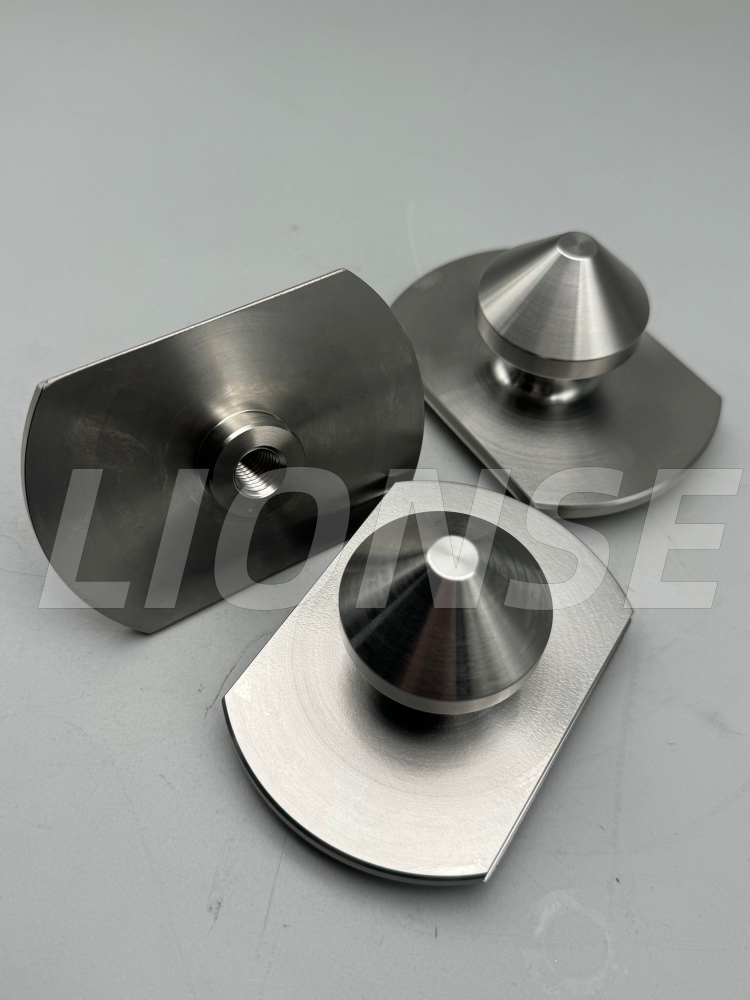

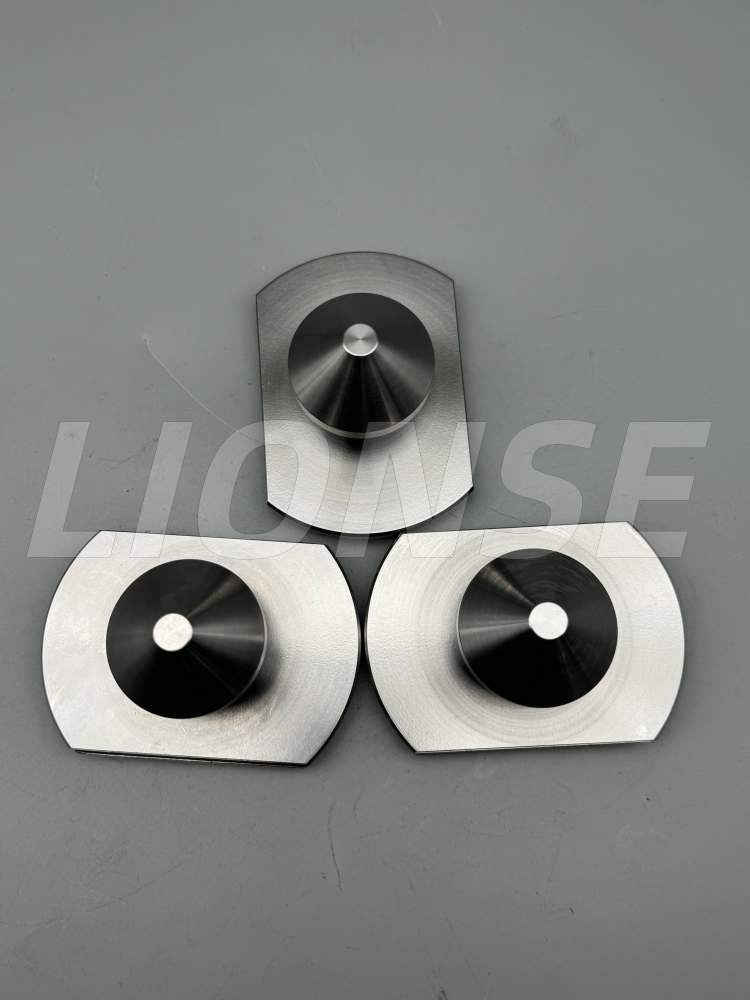

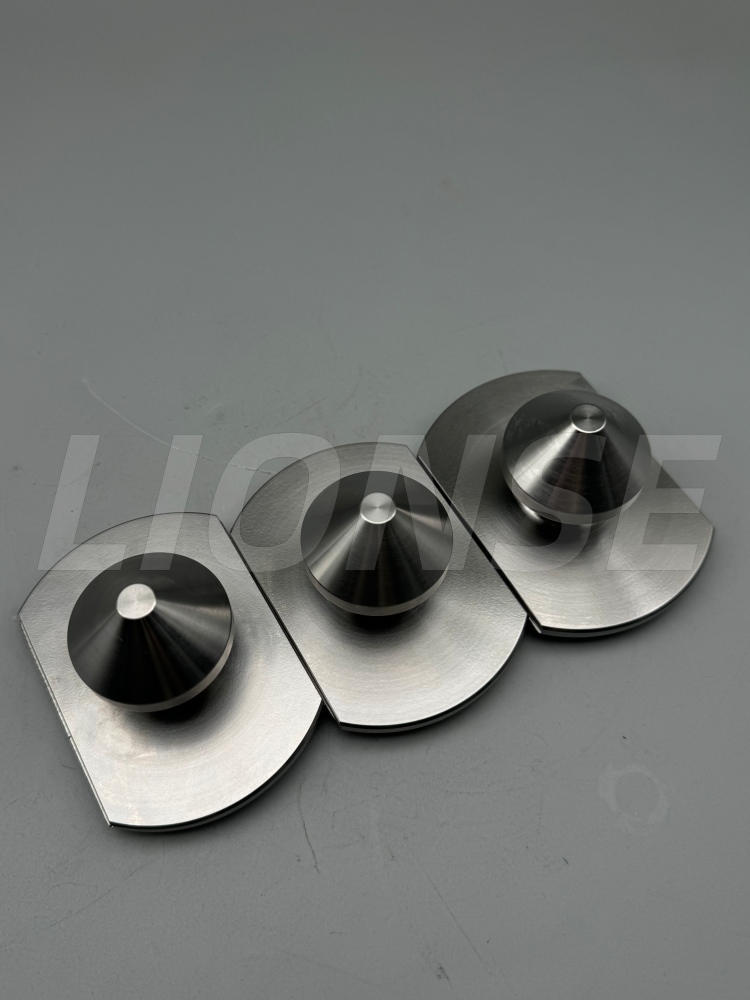

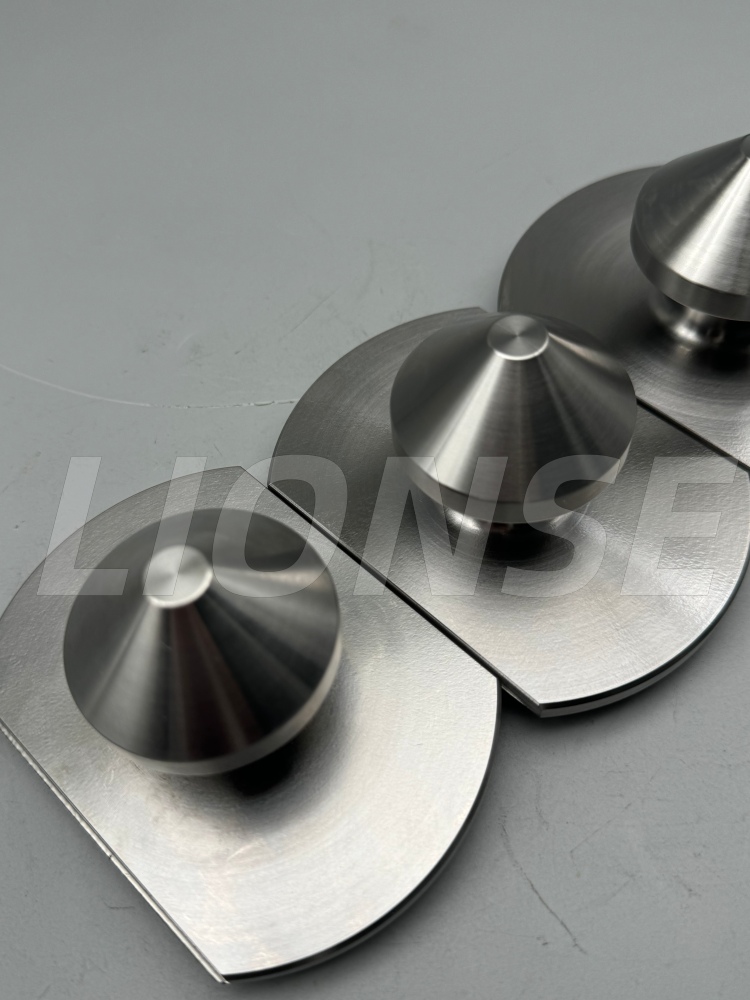

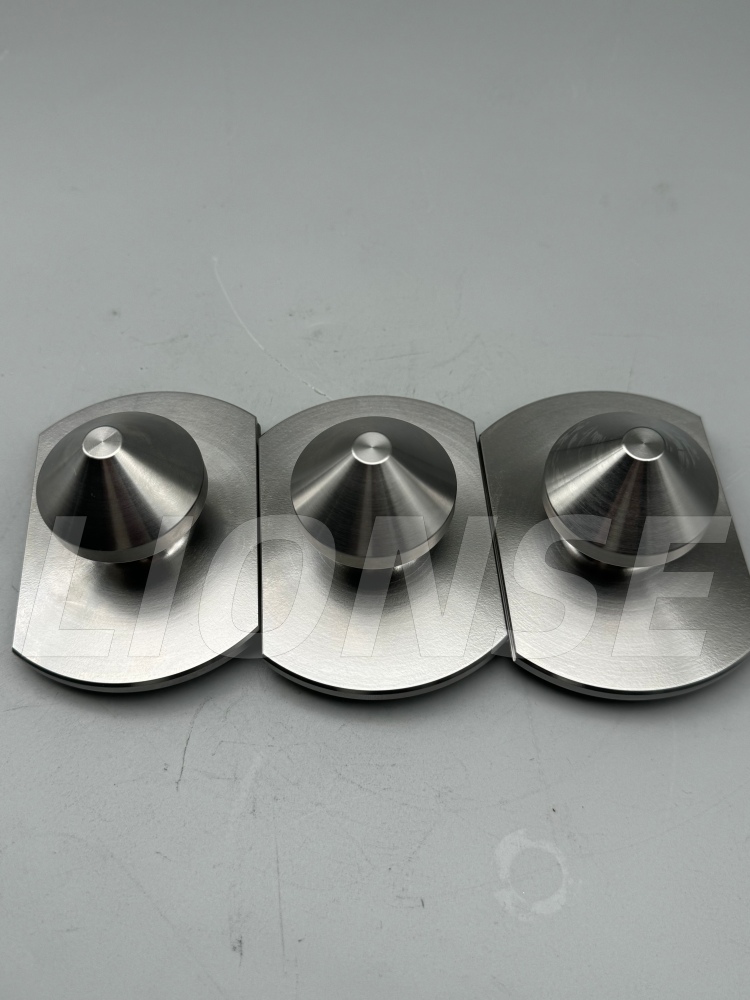

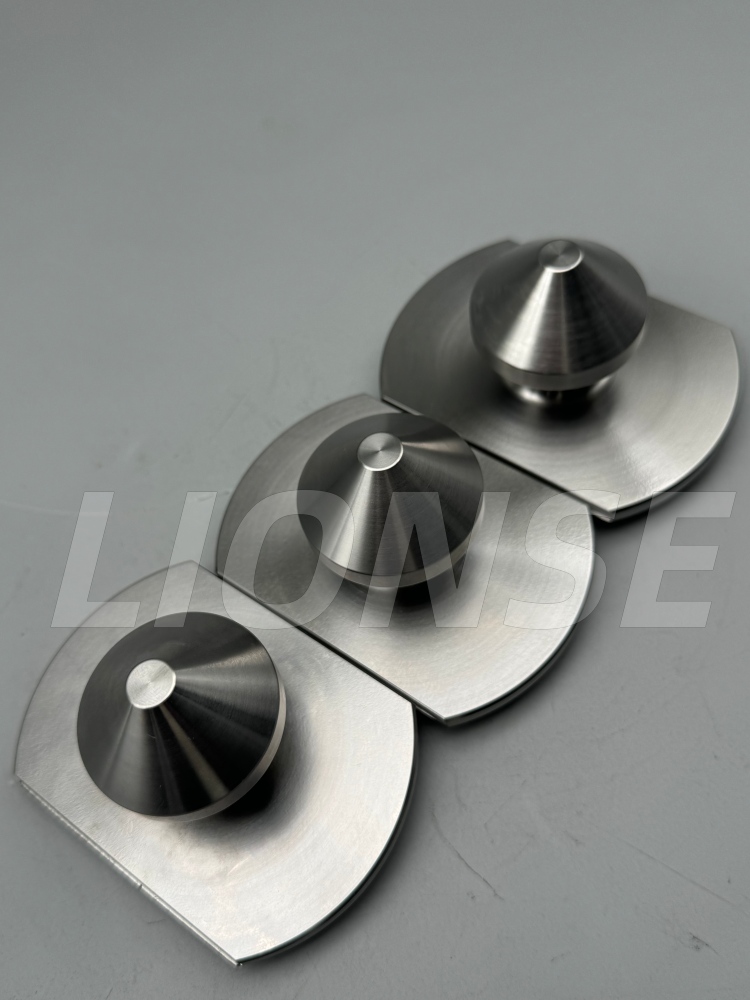

Questo perno di trazione di posizionamento conico di superficie ad alta precisione (per cambio rapido di attrezzature CNC) è un componente progettato su misura progettato per l'uso con sedi di posizionamento coniche corrispondenti, che funge da parte fondamentale dei sistemi di bloccaggio dei pezzi a cambio rapido. Realizzato in acciaio legato ad alta resistenza o acciaio inossidabile 420, è sottoposto a tornitura di precisione, trattamento termico e rettifica per ottenere tolleranze strette, inclusa una superficie conica critica con controllo dimensionale di ±0,05 mm e una concentricità di ≤Φ0,05 mm. Il design a doppio cono consente il centraggio automatico, eliminando il gioco radiale e garantendo una precisione di posizionamento ripetibile di ±0,005 mm se abbinato alla sede di posizionamento. Viene installato su pezzi o pallet, consentendo un bloccaggio rapido e ripetibile per centri di lavoro CNC e linee di produzione automatizzate, riducendo significativamente i tempi di configurazione mantenendo la coerenza della lavorazione.

2. Parametro del prodotto (specifiche)

Nome della produzione	Perno di posizionamento sulla superficie conica
Capacità materiali	Personalizzato
Marca	LEONE
Trattamento superficiale	Personalizzato
Origine	Qingdao, Cina
Diametro	Personalizzato

3. Dettagli del prodotto

Sfide nella lavorazione del perno di posizionamento su superficie conica:

1. Gli elevati requisiti in termini di dimensioni del nucleo e tolleranze geometriche (la difficoltà più diretta)

①La precisione del contorno e dell'angolo della doppia superficie conica

• Anche se l'errore angolare della superficie conica è pari a ±10′, una volta assemblata si verificherà un "contatto lineare" anziché un "contatto superficiale", con conseguente posizionamento impreciso e distribuzione non uniforme della forza.
• La rotondità e cilindricità della superficie conica devono essere controllate entro 0,003 - 0,005 mm; in caso contrario, si creerà uno spazio vuoto quando verrà assemblato con la sede di posizionamento, riducendo direttamente la precisione di posizionamento della ripetibilità.

②Controllo della coassialità

• La deviazione di coassialità può causare l'installazione del perno filettato sul pezzo, con conseguente "stortura" della superficie conica e distribuzione non uniforme della forza quando è a contatto con la sede di posizionamento. Ciò non solo rende il posizionamento impreciso ma accelera anche l'usura della superficie conica.
• Durante la lavorazione, è necessario completare la lavorazione della filettatura, del cerchio esterno e della superficie conica in un unico setup oppure utilizzare utensili ad alta precisione per un setup secondario. I requisiti per la stabilità delle apparecchiature e del processo sono estremamente elevati.

2.Le difficoltà della tecnologia di lavorazione (l'intero processo dalla tornitura alla rettifica)

①Il controllo della deformazione durante la tornitura e il trattamento termico di queste viti viene generalmente eseguito con acciaio inossidabile 420 o acciaio legato 40Cr. Le principali sfide nell'elaborazione sono le seguenti:

• Fase di tornitura: i materiali in acciaio inossidabile tendono ad attaccarsi all'utensile e a formare grumi di truciolo. Durante la tornitura di superfici coniche, è probabile che si verifichino segni di vibrazione e scarsa finitura superficiale, che richiedono utensili speciali e parametri di taglio stabili.
• Deformazione del trattamento termico: dopo la tempra, la superficie conica, le filettature e il cerchio esterno della parte presenteranno lievi deformazioni. Se la deformazione supera 0,01 mm è difficile correggerla mediante successiva molatura. Pertanto, la tolleranza di deformazione deve essere prenotata in anticipo e il processo di trattamento termico deve essere controllato.

②Il processo di rettifica della superficie conica (un passaggio cruciale nel determinare la precisione finale) prevede la lavorazione fine della superficie conica. Successivamente, la superficie deve essere rifinita mediante molatura per correggere gli errori e migliorare la levigatezza. Questa è la parte più impegnativa e dispendiosa in termini di tempo:

• Durante il processo di rettifica è necessario mantenere l'angolo, la rotondità e la levigatezza della superficie conica. I requisiti di controllo per l'attrezzatura di macinazione, l'abrasivo, la velocità di rotazione e la pressione sono estremamente elevati.
• Anche il minimo errore può portare a problemi come "aperture svasate" o "superfici coniche sporche", con conseguente scarsa aderenza durante l'assemblaggio e diminuzione della precisione di posizionamento.

LIONSE si è guadagnata una meritata reputazione nel settore della lavorazione CNC per qualità, affidabilità, convenienza e consegna puntuale. Per soddisfare le vostre aspettative per i vostri progetti, il nostro team di meccanici e ingegneri lavorerà a stretto contatto in tutte le fasi dello sviluppo del prodotto, dal prototipo alla produzione. Riconosciamo che ogni progetto e la sua applicazione sono unici, quindi offriamo a ogni cliente una soluzione distintiva ma pratica, inclusi servizi di lavorazione meccanica di precisione e trattamenti superficiali personalizzati. Contattaci oggi e iniziamo a creare le tue parti.

Q1: quali prodotti produce la tua azienda?

Da oltre 15 anni LIONSE è un fornitore mondiale nella distribuzione di prodotti in titanio, lavorazione dei metalli e cuscinetti. I settori che serviamo includono impianti e strumenti chirurgici, parti automobilistiche, dispositivi chimici, produzione di energia, attrezzature minerarie, aerei, pompe ecc. LIONSE è il vostro fornitore affidabile.

Q2: In che modo la tua azienda controlla la qualità dei prodotti?

Bene, poiché sappiamo tutti che la qualità viene prima di tutto durante gli affari con i nostri clienti, persistiamo sempre nel principio "La qualità è la vita dell'impresa". Stiamo utilizzando i primi casi confermati, l'ispezione della produzione e l'imballaggio hanno sequestrato l'intera combinazione per controllare rigorosamente la qualità del prodotto.

Q3: Come effettuare il rilevamento ad alta precisione dei profili di superficie conica?

L'angolo, la rotondità e la coassialità della superficie conica non possono essere rilevati utilizzando normali calibri o micrometri. Occorre invece utilizzare uno strumento di misura a tre coordinate, un rotondimetro e un rilevatore di conicità.

Q4: Che cos'è il perno di posizionamento della superficie conica?

Un prigioniero di posizionamento con superficie conica è un componente meccanico di alta precisione utilizzato nella lavorazione CNC, nei sistemi di fissaggio e nelle linee di produzione automatizzate. Combina le funzioni di posizionamento, centraggio e bloccaggio utilizzando una superficie rastremata (conica) per ottenere un accoppiamento accurato e ripetibile con una sede o mandrino di posizionamento corrispondente.
